UPS安全供電方案

需求分析：

信息的網絡設施無疑是電源保護的關注區域。作為網絡的"樞紐"，突然斷電會致使網絡通信中斷，同時損壞交換機、服務器等硬件設備；電源質量不佳也會導致網絡設備硬件的損壞或老化速度加快，數據傳送誤碼率增加，增加網絡傳輸負擔。嚴重的電源質量問題同樣會造成計算機設備死機。因此，信息往往需要在線式中大功率UPS保護交換機、路由器、服務器等信息設備。

基本配置方案：

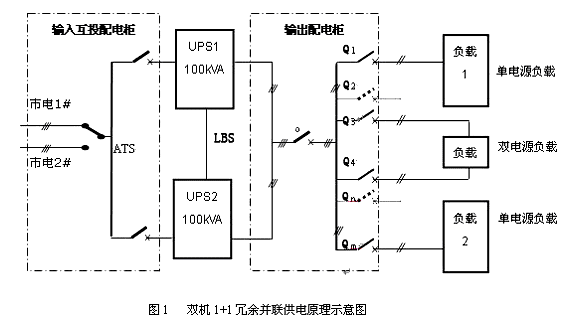

為了容易分析，在這里只用兩臺UPS作1+1冗余并機，如圖1所示。后面的所有負載之和小于100kVA，兩臺UPS的輸出電壓在輸出配電柜內直接并機，然后再通過開關給負載供電。如果遇到雙電源負載可以分別從輸出配電柜上各引一路到負載，同時滿足雙電源輸入的條件。

方案優點：

1、可擴展性：可按需要隨時擴展冗余并機系統，輕松實現N+1冗余并機方式運行；
2、可靠性：任何一臺UPS出現故障，該臺UPS自動退出運行，剩余UPS自動承擔全部負載，保障系統正常運行；
3、可用性：其中一臺UPS出現故障不影響系統運行，無需停機等待修復，有效提高平均無故障時間，限度的保護負載正常運行。
